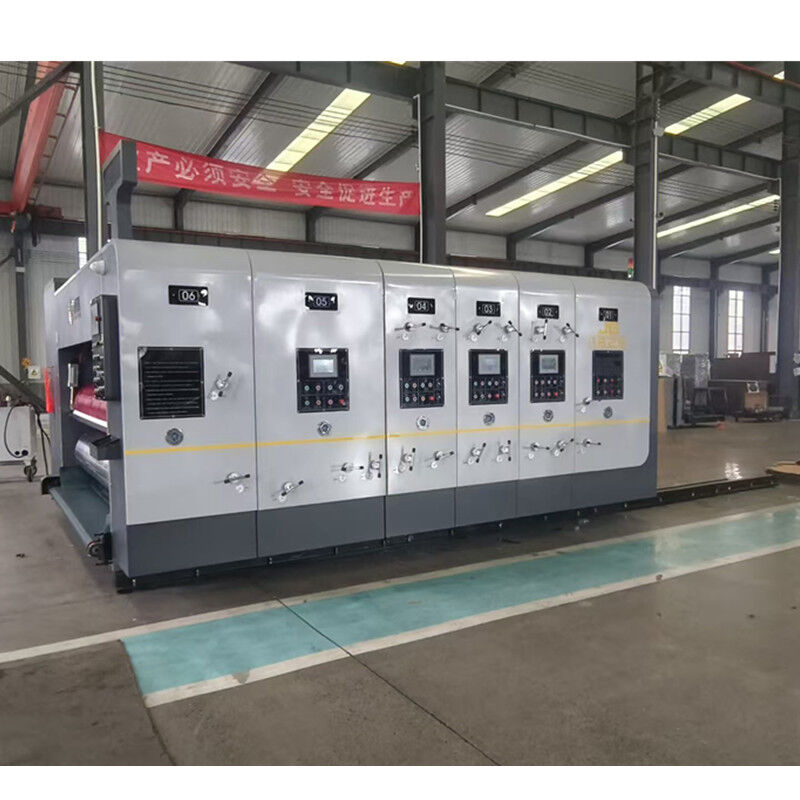

Máy in hộp lỏng có điều khiển PLC 4 màu Flexo Print Die Cutter Slotter để sản xuất các kích thước bảng khác nhau

1- Cuộn in (cuộn đĩa)

[1] đường kính ¢ 523 mm (với đường kính ¢ 536 mm).

[2]mài bề mặt thép chất lượng cao, thang tham chiếu trục, mạ chrome cứng.

[3]để làm cho sự điều chỉnh cân bằng, hoạt động trơn tru, để thích nghi với hoạt động tốc độ cao.

[4] tấm cuộn cố định, với hố tấm treo, để thích nghi với phiên bản nhanh chóng của việc lắp đặt thuận tiện và nhanh chóng.

[5] phiên bản đầy đủ của khe treo, cho phiên bản treo 10 mm của mặt hàng.

[6] nạp và thả tấm in, điều khiển điện của bàn chân chuyển đổi là ngược.

[7] đường ngang tay trục cuộn in, chuyển động tối đa 10mm.

2. in ấn cuộn

[1] đường kính 155 mm.

[2]việc sử dụng mài bề mặt ống thép liền mạch chất lượng cao, điều chỉnh cân bằng động, hoạt động trơn tru, mạ crôm cứng

[3] in áp suất cuộn chéo loại thanh trượt để điều chỉnh theo cách thủ công phạm vi điều chỉnh từ 0 đến 12 mm. Điều chỉnh không ảnh hưởng đến khoảng trống bánh răng để đảm bảo độ chính xác truyền tải.

3.Feed các con lăn trên và dưới

[1] trên cuộn: đường kính ¢ 86 mm ống thép liền mạch, với ba vòng nạp giấy.

[2] cuộn tiếp theo: đường kính ¢ 155mm ống thép liền mạch, mài bề mặt, mạ crôm cứng

[3] Bộ đếm mặt số loại lướt chéo bằng mặt số đếm tay điều chỉnh phạm vi điều chỉnh từ 0 ~ 12 mm. Điều chỉnh không ảnh hưởng đến răng, để đảm bảo độ chính xác truyền tải.

• hệ thống mực đặt cuộn cao su anilox thép

[1] đường kính 176 mm.

[2]Máy nghiền bề mặt thép, lưới áp lực, mạ crôm cứng.

[3] điều chỉnh alance, hoạt động trơn tru.

[4] Số lưới là,200-280 dòng / inch lựa chọn.

[5] với hệ thống thức ăn khí nén thiết bị nâng tự động. (Khi thức ăn giấy pr cuộn anilox được hạ xuống và chạm với tấm in, dừng thức ăn giấy

cuộn anilox được nâng lên và tấm được tách ra)

[6] Vòng xoay anilox với ly hợp kiểu nêm, mực đồng đều, dễ làm sạch mực.

[7] đường kính cuộn cao su ¢ 153.6 mm. tùy chọn hệ thống lưỡi bác sĩ

[8] bề mặt ống thép được bọc bằng cao su chống mòn, và thực hiện điều chỉnh cân bằng.

[9] cao su trong đặc biệt mài cao, hiệu ứng chuyển mực là tốt. nhanh chóng giải phóng tinh chỉnh thiết bị tự khóa để đảm bảo mực đồng nhất.hiệu ứng chuyển đổi là tốt, để kéo dài tuổi thọ của cuộn cao su.

5Cơ chế điều chỉnh giai đoạn

[1] cấu trúc bánh xe hành tinh.

[2] giai đoạn in bằng cách sử dụng điều khiển máy tính PLC nhập kỹ thuật số. ((Run, dừng có thể được điều chỉnh), tự điều chỉnh vị trí ngang, điều chỉnh khoảng cách 10 mm.

[3] trong quá trình in sau khi tấm in tự động thiết lập lại hệ thống.

[1] Máy bơm khẩu phần khí nén, ổn định mực, dễ vận hành và bảo trì.

[2] bộ lọc mực, các tạp chất của bộ lọc.

[1] Cơ chế phanh xi lanh.

[2] Khi máy tách hoặc điều chỉnh giai đoạn, cơ chế phanh để hạn chế vòng quay của máy, để duy trì vị trí bánh răng ban đầu điểm cố định.
