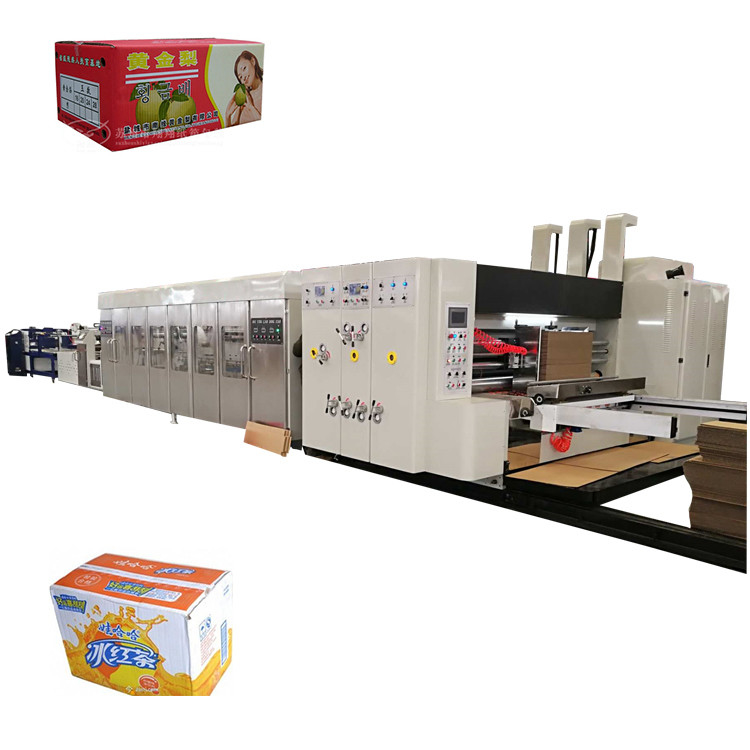

Máy cắt đứt hộp cao cấp cho sản xuất quy mô lớn

Đặc điểm chính của máy:

[1] Máy điều khiển điện từ chuông báo động, cảnh báo liên tục, để đảm bảo an toàn cho công nhân.

[2] trục truyền với ly hợp ma sát, để tránh lạm dụng và làm hỏng máy.

[3] Thiết bị khóa khí.

[4] Động cơ chủ khởi động thiết bị bảo vệ. (Chiếc máy không bị khóa, máy chủ không thể bắt đầu chạy)

hệ thống cấp thức ăn loại cuộn cạnh hàng đầu

[1] hút quạt bơm giấy phụ trợ 7,5KW, theo các điều kiện uốn cong khác nhau của ván, điều chỉnh khối lượng không khí,Để đảm bảo cung cấp giấy trơn tru.Sử dụng bàn chải để loại bỏ bề mặt bìa, mảnh giấy và các mảnh vỡ khác, cải thiện chất lượng in.

[2] có khe cắm với một công tắc điều khiển chuỗi, kiểm soát giấy dừng khẩn cấp.

[3]The giấy nâng và xuống áp dụng xi lanh không khí,hành động nhanh chóng, effort.the sử dụng của Shandong "Komori" trước cạnh hệ thống lăn thức ăn, đơn giản

[3] hoạt động, độ chính xác cao. lượng mở rộng có thể được điều chỉnh, thô khả năng thích nghi mạnh mẽ. truyền tốc độ ổn định hơn, phù hợp với cong, mỏng

Đường truyền bìa, hiệu ứng là rõ ràng.

[ 5 ] Baffle bên, vị trí hộp phía sau bằng cách điều chỉnh bằng đường vít; điều chỉnh đồng bộ vị trí khe hở trên và dưới phía trước.

[6]thiết bị cho ăn qua (theo nhu cầu chọn tiếp tục hoặc cho ăn bằng tấm).

[7]Điều khiển PLC, giao diện người máy, lưu trữ menu, tấm in

sửa chữa, tốc độ in, số lượng, thời gian và hoạt động của bộ phận

Vòng lăn thức ăn

[1]up roller sử dụng trục cao su mềm, vì vậy khi cho ăn bảng đảm bảo không bị gãy đường kính của bảng 132mm, mặc trục cao su, làm cho sự cân bằng chính xác, giữ cho giấy cho ăn hơi và chính xác.

[2]Vòng cuộn cấp dưới với đường kính cuộn đúc ¢ 155 mm, ống thép liền mạch, mạ chrome cứng đúc.

[3]đường quay mặt phím loại đường trượt chéo của con lăn cho ăn

phạm vi điều chỉnh 0 ~ 12 mm. Điều chỉnh không ảnh hưởng đến khoảng cách bánh răng, để đảm bảo độ chính xác truyền tải.

[4]thiết bị tự khóa tự điều chỉnh với độ rõ ràng nhanh.

[1]Phần cấp giấy, phần in và phần khe tự động được đặt lại bằng không.

[2] Thường sử dụng thiết bị không tự động, cố gắng in hai được điều chỉnh vào vị trí chính xác để giảm chất thải bìa.

cuộn in (cuộn đĩa)

Ø [1]trình kính ¢ 408 mm (với đường kính ¢ 408 mm)

Ø Sơn bề mặt thép chất lượng cao, tham chiếu trục

Ø Scale, lớp phủ chrome cứng.

Ø điều chỉnh cân bằng, hoạt động trơn tru,

Ø thích nghi với vận hành tốc độ cao.

Ø [4]bảng cuộn cố định, với hố tấm treo, đến

Ø thích nghi với phiên bản nhanh chóng của việc lắp đặt thuận tiện và

Ø nhanh lên.

Ø [5]phiên bản đầy đủ của khe treo, cho phiên bản treo 10 mm

Ø của bài viết.

Ø [6]đặt và thả tấm in, chuyển chân

Ø Điều khiển điện đang đảo ngược.

Ø [7]đường ngang tay trục của cuộn in, tối đa

Ø Di chuyển 10mm.

• [1]trình kính 155 mm.
• việc sử dụng nghiền bề mặt ống thép liền mạch chất lượng cao, điều chỉnh cân bằng động, hoạt động trơn tru, mạ crôm cứng

Ø [3]phát bản áp suất cuộn chéo loại thanh trượt để

Ø điều chỉnh theo cách thủ công phạm vi điều chỉnh từ 0 đến 12 mm.

Ø Điều chỉnh không ảnh hưởng đến khoảng trống thiết bị để đảm bảo

Ø độ chính xác truyền tải.

Nạp thức ăn cho phần trên vàthấp hơnVòng xoắn

Ø [1]trên cuộn: đường kính ¢ 86 mm ống thép liền mạch,

Ø với ba vòng nạp giấy.

Ø [2] cuộn tiếp theo: đường kính ¢ 155 mm ống thép liền mạch,

Ø Sơn bề mặt, mạ crôm cứng

Ø [3]định hướng mặt số mặt số theo kiểu trượt chéo của cuộn cho ăn

Ø phạm vi điều chỉnh 0 ~ 12 mm.

Ø ảnh hưởng đến răng Khởi động bánh xe, để đảm bảo độ chính xác truyền tải.

hệ thống mực đặt cuộn cao su anilox thép

Ø [1]trình kính ¢ 213,7 mm.

Ø [2]mẹo bề mặt thép, lưới áp lực, crôm cứng

Ø bọc.

Ø [3] điều chỉnh cân bằng, hoạt động trơn tru.

Ø [4]số lưới là 180,200,220,250 dòng / inch lựa chọn.

Ø Lựa chọn cuộn gốm 300-500line/inch

Ø [5]với thiết bị nâng tự động khí với hệ thống cung cấp.

Ø (Khi giấy thức ăn cuộn anilox được hạ xuống và chạm vào với

Ø Bảng in, dừng giấy anilox cuộn là lên và tấm là

Ø tách biệt)

Ø [6]Roller anilox với ly hợp kiểu nêm, mực đều, dễ dàng

Ø mực sạch.

Ø [7] đường kính cuộn cao su ¢ 186 mm. tùy chọn lưỡi dao bác sĩ

Ø hệ thống

Ø [8] bề mặt ống thép được bọc bằng cao su chống mòn, và

Ø thực hiện điều chỉnh số dư.

Ø [9] cao su trong nghiền cao đặc biệt, hiệu ứng chuyển mực là

Ø tốt. thiết bị tự khóa điều chỉnh chính xác để đảm bảo

Ø Mực đồng nhất: lượng mực đồng nhất, hệ thống chuyển đổi

Ø hiệu quả là tốt, để kéo dài tuổi thọ của cuộn cao su.

giai đoạnđiều chỉnhcơ chế

Ø [1]cấu trúc thiết bị xe hành tinh.

Ø Giai đoạn in bằng cách sử dụng điều khiển máy tính PLC trong số kỹ thuật số (Run, stop có thể được điều chỉnh), điều chỉnh bằng tay vị trí ngang, điều chỉnh khoảng cách 10 mm.

Ø [2]trong quá trình in sau khi tấm in tự động

Ø thiết lập lại hệ thống.
