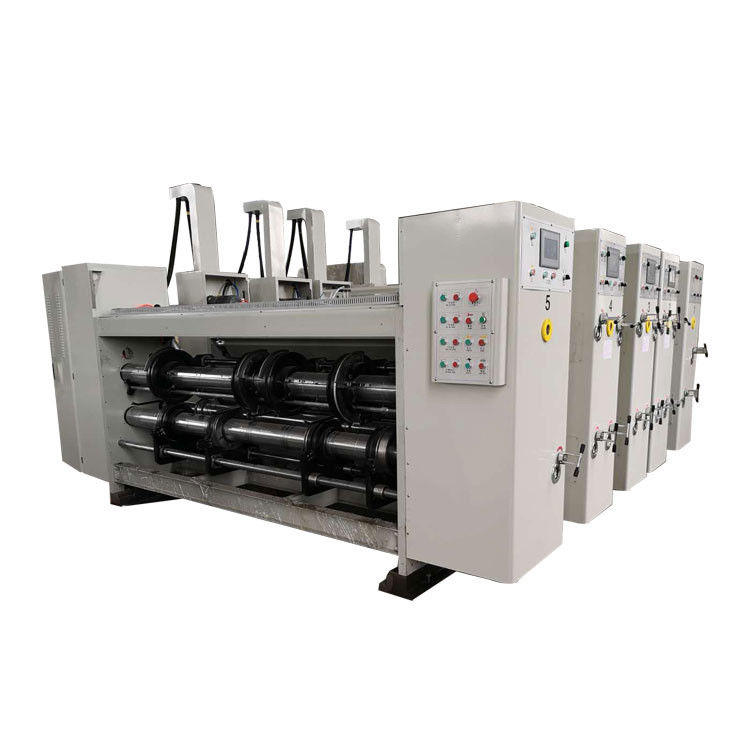

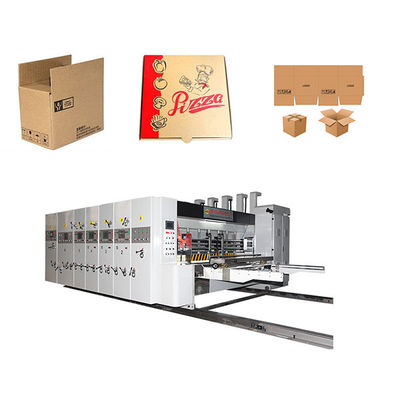

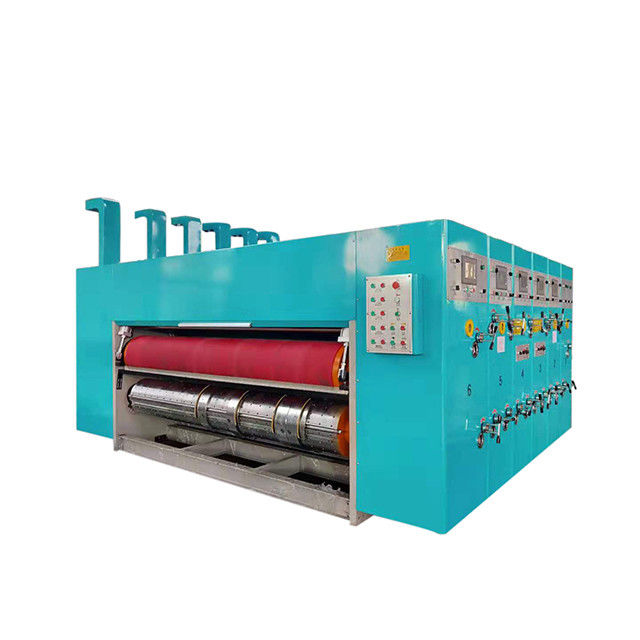

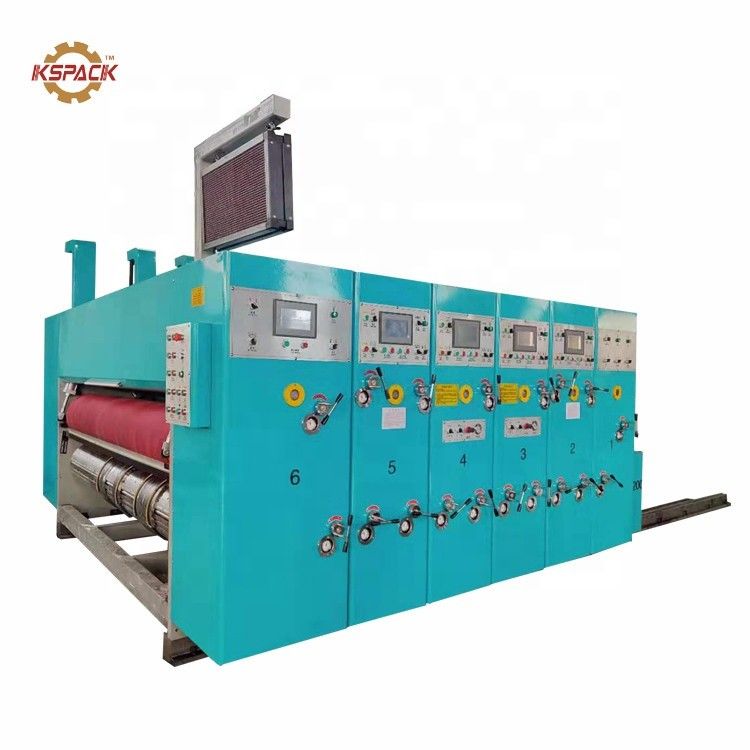

Máy in hộp sóng tự động

GSYM¢408 ((1200) x 1800-2800mm

Lưu ý: theo yêu cầu của khách hàng, có thể chọn 1-6 màu sắc, slotter

Thiết bị cắt, đính lỗ tất cả là tùy chọn

Phần dẫn đầu

[1] Máy điều khiển điện từ chuông báo động, cảnh báo liên tục, để đảm bảo an toàn cho công nhân.

[2] trục truyền với ly hợp ma sát, để tránh lạm dụng và làm hỏng máy.

[3] Thiết bị khóa khí.

[4] Động cơ chủ khởi động thiết bị bảo vệ. (Chiếc máy không bị khóa, máy chủ không thể bắt đầu chạy)

2. hệ thống cho ăn loại cuộn cạnh hàng đầu

[1] hút quạt bơm giấy phụ trợ 7,5KW, theo các điều kiện uốn cong khác nhau của ván, điều chỉnh khối lượng không khí,

Để đảm bảo việc cung cấp giấy trơn tru.

Bụi, mảnh giấy và các mảnh vỡ khác, cải thiện chất lượng in.

[2]được khớp với một công tắc điều khiển chuỗi, kiểm soát giấy dừng khẩn cấp.

[3] Việc nâng giấy và hạ áp dụng xi lanh không khí,hành động nhanh chóng, nỗ lực.

[4] việc sử dụng của Shandong "Komori" cạnh trước hệ thống nạp cuộn, hoạt động đơn giản, độ chính xác cao.

Khả năng thích nghi mạnh mẽ, truyền tốc độ ổn định hơn, phù hợp với biến dạng, truyền cardboard mỏng, hiệu quả là rõ ràng.

[5] Baffle bên, vị trí hộp phía sau bằng cách điều chỉnh điện bằng vít; vị trí khoảng cách trên và dưới của baffle phía trước được điều chỉnh đồng bộ bằng tay.

[6] Thiết bị ăn bỏ qua (theo nhu cầu lựa chọn tiếp tục hoặc ăn bằng tấm).

[7] Kiểm soát PLC, giao diện người máy, lưu trữ menu, chỉnh sửa tấm in, tốc độ in, số lượng, thời gian và hoạt động của bộ phận

3 Vòng lăn thức ăn

[1] lên con lăn sử dụng trục cao su mềm, vì vậy khi cho ăn bảng đảm bảo không borken bảng đường kính 132mm, đeo trục cao su, làm cho trắng chính xác, giữ cho giấy cho ăn hơi và chính xác.

[2] Vòng cuộn cấp thấp hơn với đường kính cuộn đúc 175 mm, ống thép liền mạch, mạ crôm cứng đúc.

[3] Bộ đếm mặt phím loại trượt chéo của cuộn ăn bằng tay điều chỉnh phạm vi điều chỉnh 0 ~ 12 mm. Điều chỉnh không ảnh hưởng đến khoảng cách bánh răng, để đảm bảo độ chính xác truyền tải.

[4] Thiết bị tự khóa tự điều chỉnh với độ rõ ràng nhanh bằng tay.

4 thiết bị tự động không

[1] Phần cung cấp giấy, phần in và phần khe được tự động đặt lại bằng không.

[2]Thông thường sử dụng thiết bị không tự động, cố gắng in hai có thể được điều chỉnh vào vị trí chính xác để giảm chất thải bìa.

Phòng in ấn

1. cuộn in (cuộn đĩa)

[1] đường kính 393,6 mm (với đường kính 408 mm).

[2]Máy nghiền bề mặt thép chất lượng cao, thang điểm tham chiếu trục, mạ crôm cứng.

[3]để thực hiện điều chỉnh cân bằng, hoạt động trơn tru, để thích nghi với hoạt động tốc độ cao.

[4] tấm cuộn cố định, với hầm tấm treo, để thích nghi với phiên bản nhanh chóng của việc cài đặt thuận tiện và nhanh chóng.

[5] phiên bản đầy đủ của khe treo, cho phiên bản treo 10 mm của mặt hàng.

[6] nạp và thả tấm in, điều khiển điện của bàn chân chuyển đổi là ngược.

[7] đường ngang tay trục cuộn in, chuyển động tối đa 10mm.

2. in ấn cuộn

[1] đường kính 155 mm.

[2] việc sử dụng nghiền bề mặt ống thép liền mạch chất lượng cao, điều chỉnh cân bằng động, hoạt động trơn tru, mạ crôm cứng

[3] in áp suất cuộn chéo kiểu trượt để điều chỉnh theo cách thủ công phạm vi điều chỉnh từ 0 đến 12 mm. Điều chỉnh không ảnh hưởng đến độ trống bánh răng để đảm bảo độ chính xác truyền tải.

3 Nạp cho các con lăn trên và dưới

[1] trên cuộn: đường kính ¢ 86 mm ống thép liền mạch, với ba vòng nạp giấy.

[2] cuộn tiếp theo: đường kính ¢ 155 mm ống thép liền mạch, mài bề mặt, mạ crôm cứng

[3] lăn ăn chéo mặt trượt mặt trượt mặt trượt mặt trượt tự động điều chỉnh phạm vi điều chỉnh từ 0 ~ 12 mm. Điều chỉnh không ảnh hưởng đến răng Khoảng cách bánh xe, để đảm bảo độ chính xác truyền tải.

4. thép anilox con lăn cao su lăn thiết lập hệ thống mực

[1]trình kính ¢ 213,7 mm.

[2]Máy nghiền bề mặt thép, lưới áp lực, mạ crôm cứng.

[3] điều chỉnh alance, hoạt động trơn tru.

[4]số lưới là 180,200,220, 250 đường / inch lựa chọn. (( Tùy chọn cuộn gốm 300 đường / inch)

[5] với hệ thống thức ăn khí nén thiết bị nâng tự động. (Khi thức ăn giấy pr cuộn anilox được hạ xuống và chạm với tấm in, dừng thức ăn giấy

cuộn anilox được nâng lên và tấm được tách ra)

[6] Vòng xoay anilox với ly hợp kiểu nêm, mực đồng đều, dễ làm sạch mực.

[7] đường kính con lăn cao su ¢ 186 mm.

[8] bề mặt ống thép được bọc bằng cao su chống mòn, và thực hiện điều chỉnh cân bằng.

[9] cao su trong đặc biệt mài cao, hiệu ứng chuyển mực là tốt. nhanh chóng giải phóng tinh chỉnh thiết bị tự khóa để đảm bảo mực đồng nhất.hiệu ứng chuyển đổi là tốt, để kéo dài tuổi thọ của cuộn cao su.

Cơ chế điều chỉnh giai đoạn 5

[1]cấu trúc bánh xe hành tinh.

[2] giai đoạn in bằng cách sử dụng điều khiển máy tính PLC trong số kỹ thuật số. ((Run, dừng có thể được điều chỉnh), điều chỉnh bằng tay vị trí ngang, điều chỉnh khoảng cách 10 mm.

[3] trong quá trình in sau khi tấm in tự động thiết lập lại hệ thống.

6 lưu thông mực

[1] Máy bơm khẩu phần khí nén, ổn định mực, dễ vận hành và bảo trì.

[2] bộ lọc mực, các tạp chất của bộ lọc.

7 Thiết bị cố định giai đoạn in

[1] Cơ chế phanh xi lanh.

[2] Khi máy tách hoặc điều chỉnh giai đoạn, cơ chế phanh để hạn chế xoay máy, để duy trì vị trí bánh răng ban đầu điểm cố định.

[1]Cấu trúc trục đơn

[2]Slotter pha điều chỉnh bằng máy tính điều khiển điều chỉnh 360 độ (run dừng có thể được điều chỉnh), Máy có thể đặt hàng hàng, điều chỉnh theo tay ngang 20mm

[3]Trên đường kính trục dao 176mm, đường kính ghế dao 465mm

[4]Đường kính trục cuộn cuộn 110mm, đường kính bánh xe cuộn 180mm

[5]Đường kính trục dao đáy 156, đường kính dao 280mm

[6]Các con dao và vòng quay cùng thời gian chuyển động điều khiển điện (đưa vào kích thước hộp, tự động điều chỉnh)

[7]Mã dao khe 7mm sử dụng vật liệu thép đồng minh sau khi xử lý nhiệt, nghiền, dao răng mô hình,

[8]Có thể làm cho các lỗ đính kèm (không cần thiết)

Bộ phận cắt đứt

(Die slot đính kèm khi khách hàng chọn phần slotter không cần phải thêm, nếu không có phần slotter, phần này là tùy chọn)

Cuộn dụng cụ (cuộn dưới)

[1] đường kính bên ngoài ¢360mm(mm (không có máy cắt).

[2] Sơn bề mặt thép đúc, mạ crôm cứng, điều chỉnh cân bằng, tăng sự ổn định hoạt động.

[3]die cố định vuốt lỗ khoảng cách, trục 100mm; bán kính 18 phần bằng nhau.

[4] Độ dày khuôn gỗ: 16 mm (đối với ván ba lớp) 13 mm (đối với ván năm lớp)

Đường cuộn đệm (đường cuộn trên)

[1] đường kính ¢ 388,9mm, aniv cover 405mm

[2] thay đổi nhanh loại miếng đệm, chống mòn, tuổi thọ dài.

[3] Sơn bề mặt thép đúc, phủ chrome cứng.

[4] điều chỉnh cân bằng, tăng sự ổn định hoạt động.

[5] Độ dày pad 9m. Chiều rộng 250mm. Thiết bị bơi ngang 40mm loại cơ học. (tốc độ bơi có thể điều chỉnh)

Cơ chế nghiền

[1] đệm nghiền điện, được sửa đổi nhanh chóng và hiệu quả.

[2] để cải thiện tuổi thọ của bộ đệm.

Video máy:

https://youtu.be/hzM7tS0gzdA
